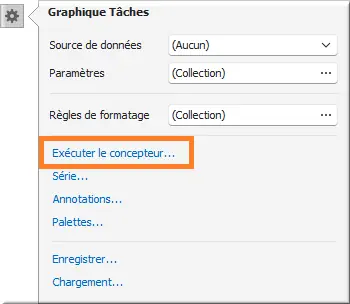

- Pour modifier un graphique dans le rapport, sélectionner le graphique déjà en place et cliquer sur l’icône de configuration, puis Exécuter le concepteur :
Figure 140 : Éditer graphique dans rapport perso

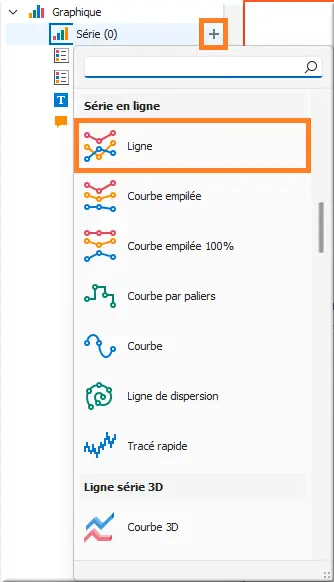

- Sur Série, faire + et ajouter une Ligne :
Figure 141 : Ajouter courbe dans rapport perso

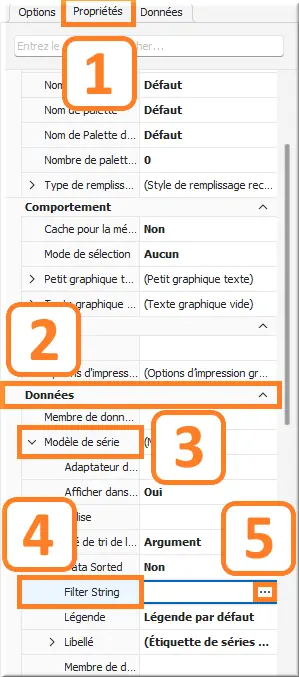

Pour faire la liaison des données, accéder à l’onglet Propriétés > Données > Modèle de série > Filter String > « … » :
Figure 142 : Propriétés de la série
- Positionner votre curseur sur Et, cliquer sur + puis sur Ajouter une condition :
Figure 143 : Ajout d'une condition

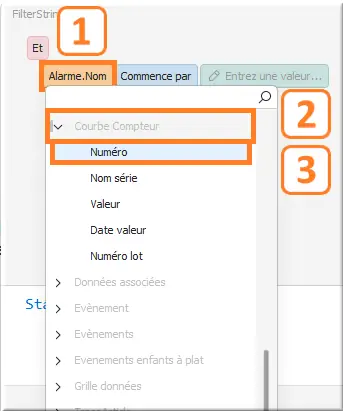

- Cliquer sur Alarme.Nom, et dans le menu déroulant qui s’ouvre sélectionner dans la rubrique Courbe Compteur le champ Numéro :
Figure 144 : Modifier la source de données

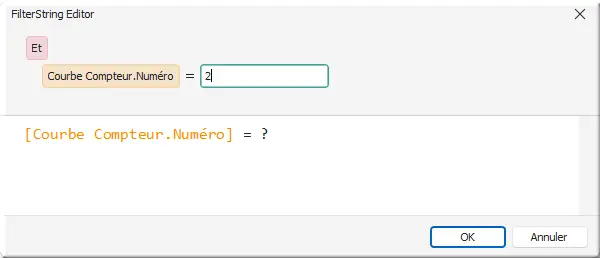

- Saisir le numéro d’ordre d’impression de la fonction associée dans le champ vert Entrez une valeur … :
Figure 145 : Lien avec la fonction associée

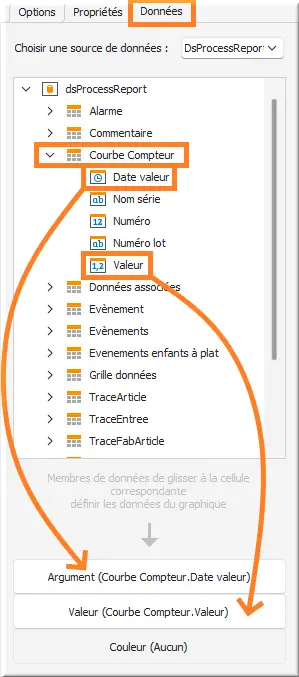

- Basculer ensuite sur l’onglet Données pour définir les axes du graphique. Dans la catégorie Courbe Compteur, déplacer Date valeur sur le champ Argument et Valeur sur le champ Valeur :
Figure 146 : Définition des axes du graphique
- Enregistrer avant de quitter chaque menu LINA.
